齒輪的加工方式(精)

2019-10-19 09:31:43 峰茂傳動 0

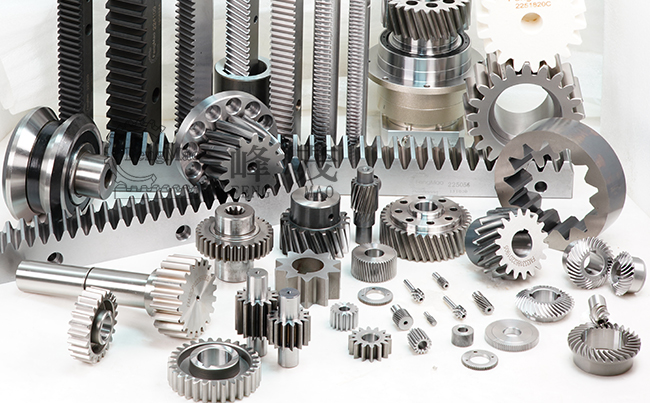

齒輪種類繁多,其中漸開線齒輪加工方法有2大類,一個是范成法(展成法);另一個是仿形法,用成型銑刀銑出齒輪的齒槽。

齒輪

1、展成法磨齒加工方法:

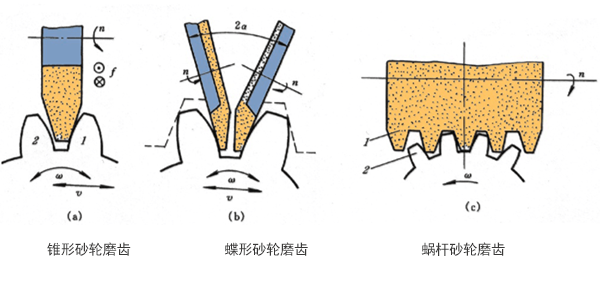

展成法磨齒可以采用錐形砂輪或碟形砂輪磨削,也可以采用蝸桿砂輪磨削,是一種齒形精加工方法。

對于淬硬齒輪,往往是更好的精加工方法,展成法磨齒的切削運動與滾齒相似。

展成法磨齒

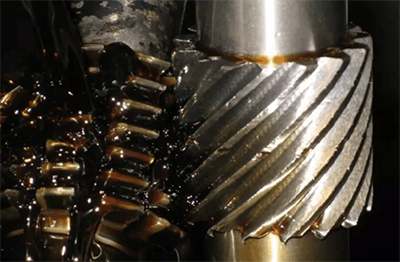

2、滾齒加工方法:

齒輪滾刀的原型是一個螺旋角很大的螺旋齒輪,因齒數很少(通常齒數z=1),牙齒很長,繞在軸上形成一個螺旋升角很小的蝸桿,再經過開槽和鏟齒,便成為了具有切削刃和后角的滾刀。

滾齒加工屬于展成法加工,其工作原理相當于一對螺旋齒輪噠合。

滾齒

3、插齒加工方法:

插齒刀的往復運動是插齒的主運動,而插齒刀與工件按定比例關系所作的氨周運動是插齒的進給運動。

插齒時,插齒刀與工件相當于對圓柱齒輪的嚙合。

插齒是除滾齒以外常用的種利用展成法的切齒工藝。

插齒

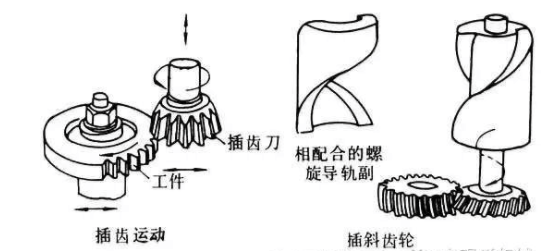

插齒原理

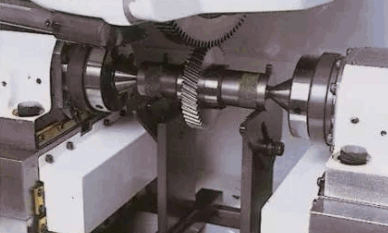

4、剃齒加工方法:

其工作原理是利用剃齒刀與被加工齒輪作自由嚙合運動,借助于兩者之間的相對移,從齒面上剃下很細的切屑,以提高齒面的精度。

在大批量生產中剃齒是非淬硬齒面常用的方法。剃齒還可形成鼓形齒,用以改善齒面接觸區位置。

剃齒

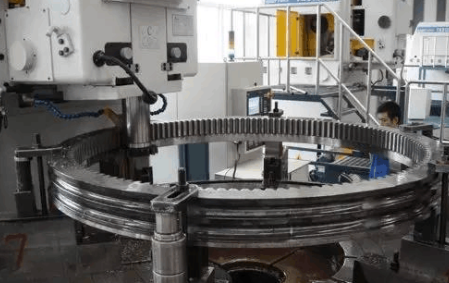

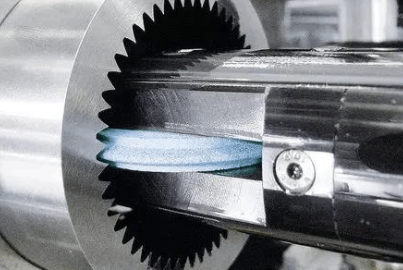

5、成形磨齒加工方法:

因砂輪不易修整,使用較少,也屬于成形去加工。

成形磨齒

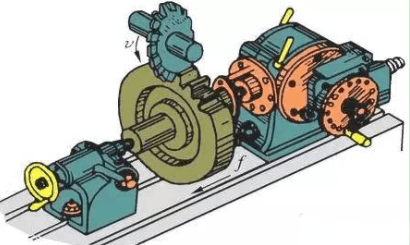

6、銑齒加工方法:

此種方法加工效率和加工精度均較低,僅適用于單件小批生產。銑刀刀齒截面形狀與齒輪齒間形狀相對應。

采用盤形模數銑刀或指狀銑刀銑齒屬于成形法加工。

銑齒

不同設備加工說明(供參考了解):

1、刨齒機刨齒:可以加工16模數大齒輪。

2、滾齒機滾齒:可以加工8模數以下的斜齒輪。

3、精密鑄齒:可以大批量加工廉價小齒輪。

4、冷打機打齒:可以無屑加工。

5、銑床銑齒:可以加工直齒條。

6、磨齒機磨齒:可以加工精密母機上的齒輪。

7、剃齒機:是一種齒輪精加工用的金屬切削機床。

8、壓鑄機鑄齒:多數加工有色金屬齒輪。

9、插床插齒:可以加工內齒。

以上齒輪加工方式說明,包括但不僅限于,如有更新恕不另行通知,更多內容可向峰茂廠家免費咨詢。
