齒輪齒條傳動具有傳動力大，傳動速度快，通過拼接可得到任意長度；滾輪直線導軌具有速度快，定位準確，通過拼接可得到超長行程等優點。滾輪直線導軌和齒輪齒條都具有通過拼接得到超長行程的特點，非常適合工廠自動化中的長行程應用。在直線導軌上加工出齒條，或者把齒條裝配到直線導軌上，就成為一體式帶齒條導軌。桁架機器人，自動上下料等工廠自動化項目，廣泛使用到帶齒條導軌。
齒條導軌有如下三大系列產品：
適合普通載荷應用

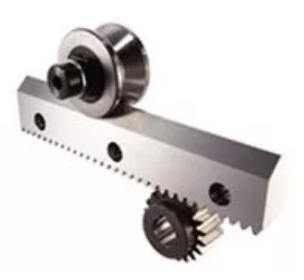

1、一體式齒條導軌
在單沿V型導軌的背面，直接切出齒條來，這樣就省去了導軌和齒條分開裝配的對齊問題。齒條有這幾種模數可供選擇：0.5，0.7，1，1.25，2。
GV3一體式齒條導軌
2、裝配式齒條導軌
在雙沿V型導軌上，安裝齒條，工廠出廠前已經裝配好，除了省去導軌和齒條在現場分開裝配的對齊問題，同時也省去了兩條單沿V型導軌安裝時的平行對齊問題。齒條有這幾種模數可供選擇：0.7，1，1.5，2。和裝配式齒條導軌配套使用的，為齒輪齒條驅動滑座；滑座上裝有滾輪軸承，小齒輪，齒輪齒條回差微調機構，減速機法蘭。選型時，選好裝配式齒條導軌型號和對應的齒輪齒條驅動滑座型號；出廠時，工廠將調試好；在現場裝配的時候，把減速電機通過減速機法蘭和滑座連接在一起，就可成為齒輪齒條驅動直線運動單元。
GV3雙沿V型齒條導軌
適合重載應用
1、單沿V型齒條導軌
在單沿V型導軌的背面，切出直齒或者斜齒，形成直齒條或者斜齒條，這樣就省去了導軌和齒條分開裝配的對齊問題；如果有需要，我們也可以提供淬硬齒條。單沿V型齒條導軌，可和導軌鋁型材，單沿V型導軌，齒輪齒條驅動滑座，方便組成重載齒輪齒條驅動直線運動單元。
HDS2帶齒條V型導軌
2、齒條平導軌
在平導軌的背面，切出直齒或者斜齒，形成直齒條或者斜齒條，這樣就省去了平導軌和齒條分開裝配的對齊問題。通常情況下，齒條平導軌是和齒條V型導軌配套使用，作為大跨距的一個軸向的兩根平行導軌，通過同一個電機驅動，兩個齒輪在齒條平導軌和齒條V型導軌的齒條上做同步運動；這個特點適合超長行程大跨距的龍門機器人應用。
齒條平導軌
適合超重載應用
是為機器人行走系統而開發的，可作為機器人的第七軸，可承受各個方向的力和力矩。有直齒模數5和斜齒模數4可供選擇；由于齒面寬度為39mm，具有很大驅動力。
